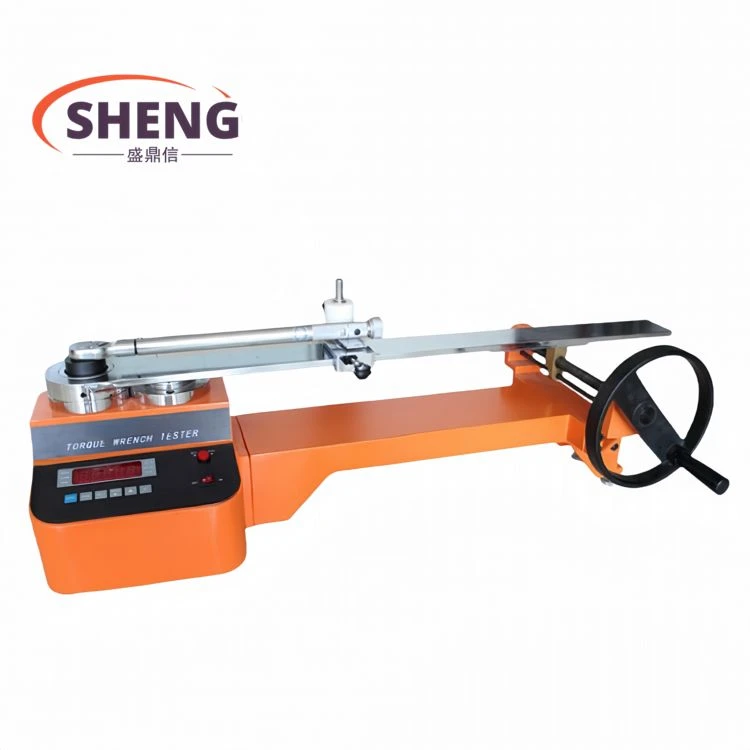

Penguji Sepana Digital Penderia Berganda



Penguji sepana tork digital sensor dua ialah instrumen ujian yang digunakan untuk menentukur pelbagai sepana tork. Instrumen ini menggunakan teknologi kawalan cip tunggal dan terdiri daripada penderia tork berketepatan tinggi dan kurungan daya. Ia mempunyai ujian yang tepat, prestasi yang stabil, fungsi yang kaya dan operasi yang mudah. Instrumen ini mematuhi teknologi terkemuka Rufa dalam industri, dan semua penunjuk telah mencapai tahap kelas pertama domestik. Ia adalah instrumen ujian yang sangat kos efektif dan telah digunakan secara meluas dalam industri pembuatan dan jabatan pengukuran dan ujian seperti elektrik, industri ringan, jentera, enjin, enjin pembakaran dalaman, kenderaan elektrik, motosikal, kereta, kapal dan pesawat.

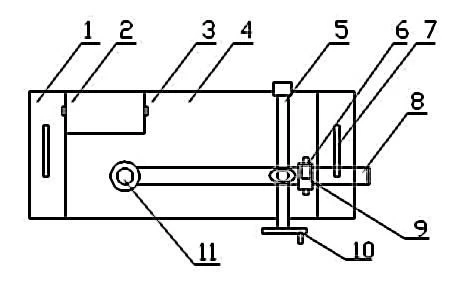

Gambar rajah satah penguji sepana tork digital sensor dua (Rajah 1), pandangan belakang (Rajah 2):



Rajah 1



Rajah 2

Nama bahagian:

1- Plat asas:

2- Paparan: boleh menetapkan dan memaparkan nilai tork;

3- Tombol pelarasan sudut paparan:

4- Perumahan:

5- Skru:

6- Tombol pelarasan ketinggian: boleh melaraskan ketinggian platform untuk menjadikan sepana tork diuji dalam keadaan mendatar. Jika ia tidak dalam keadaan mendatar, ia boleh menyebabkan ralat pengukuran;

7- Pemegang: digunakan untuk menggerakkan instrumen;

8- Rod daya mendatar:

9- Tombol pelarasan kiri dan kanan: laraskan platform ujian untuk menjadikannya sesuai untuk panjang lengan sepana tork yang akan diuji, dan juga boleh melaraskan arah platform ujian untuk menyesuaikan diri dengan ukuran hadapan dan belakang bagi sepana tork;

10- Roda tangan pemanduan: muatkan atau bongkar sepana tork dalam ujian;

11- Kepala daya penderia: beberapa kepala ujian penukaran dilengkapi mengikut saiz kepala persegi sepana tork di kilang;

12- Lubang sambungan RS232: boleh disambungkan ke komputer (fungsi ini tidak dilengkapi di kilang dan pengguna perlu membeli instrumen dengan fungsi ini secara berasingan);

13- Kosong;

14- Suis kuasa [POWER]:

15- Soket kuasa (AC11V/220V):

16- Pasang penutup belakang: Buka penutup belakang untuk menentukur instrumen. Bukan profesional dilarang sama sekali mengeluarkan papan!

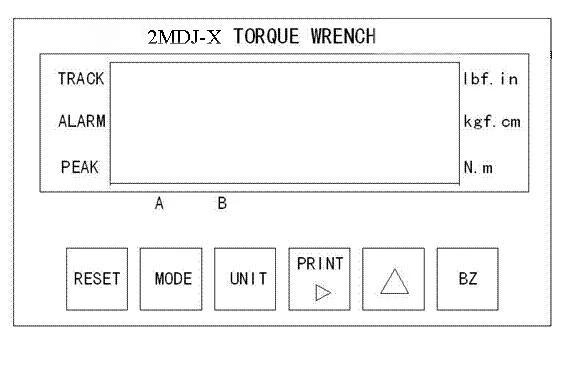

Gambar rajah panel paparan penguji sepana tork digital penderia berganda ditunjukkan dalam Rajah 3.



Rajah 3

●Tetingkap Paparan Di Tengah Paparan Boleh Menunjukkan Nilai Tork Semasa. Tiga Lampu Penunjuk Di Sebelah Kanan Mewakili Tiga Unit Pengukuran Masing-masing. Tiga Lampu Penunjuk Di sebelah Kiri: Lampu TRACK Menunjukkan bahawa Mod Pengukuran Dalam Keadaan Penjejakan, Lampu PUNCAK Menunjukkan bahawa Mod Pengukuran Dalam Keadaan Tahan Puncak, Dan Lampu PENGGERA Menunjukkan Penggera Terlebih Had;





1. Hidupkan Suis Kuasa;
2. Tekan Kekunci "UNIT" Untuk Memilih Unit Pengukuran Yang Diperlukan;
3. Tekan Kekunci "MODE" Untuk Tetapkan Mod Pengukuran Kepada "TRACK";
4. Tekan Kekunci "RESET" Untuk Set Semula Nilai Yang Dipaparkan Kepada Sifar;
5. Tekan Kekunci "BZ" Dan Kekunci Gabungannya Untuk Menetapkan Nilai Penggera Had Atas;
6. Pilih Aksesori Yang Padan dengan Sepana Tork Untuk Diukur Dan Letakkannya Pada Kepala Sensor Daya;
7. Letakkan Sepana Tork Untuk Diukur Pada Stesen Kerja (Antara Ketua Sensor Daya Dan Pelantar Ujian), Dan Laraskan Tombol Pelarasan Tinggi Untuk Mengekalkan Sepana Tork Pada Paras Air. =Dalam Keadaan Mendatar, Laraskan Tombol Pelarasan Kiri Dan Kanan Untuk Menyesuaikan Dengan Panjang Lengan Dan Arah Pengukuran Sepana Kilas;
8. Tekan Kekunci "MODE" Untuk Menetapkan Mod Pengukuran Kepada Keadaan "PUNCAK" Atau "TRACK". Jika Ia Dalam Keadaan "PEAK", Anda Boleh Merekod Data Puncak (Data Nilai Maksimum). Tekan Kekunci Tetapkan Semula "RESET" Untuk Kosongkan Data Nilai Maksimum Dan Kembalikan Paparan Kepada Sifar;
9. Pusingkan Roda Tangan Untuk Memuatkan, Dan Anda Boleh Lihat Pada Paparan Bahawa Nilai Tork Berubah Dengan Pemuatan. Apabila Nilai Tork Mencapai Atau Melebihi Nilai Penggera Yang Ditetapkan, Instrumen Akan Membunyikan Penggera, Dan Lampu Penggera "ALARM" Pada Paparan Akan Menyala Untuk Mengingatkan Operator Untuk Berhenti Memuatkan; Untuk Meningkatkan Ketepatan Pengukuran, Apabila Mendekati Atau Menganggar Nilai Maksimum Atau Nilai Set, Kelajuan Pemuatan Perlu Diperlahankan;
10. Jika Anda Ingin Mencetak Nilai Pengukuran Atau Memindahkan Data Pengukuran Ke Komputer, Tekan [P RINT】Kekunci Cetak;
11. Putar Roda Tangan Secara Terbalik Untuk Mengeluarkan Sepana Tork Sedang Diuji;
12. Jika Anda Ingin Meneruskan Ujian, Ulangi Langkah Di Atas. Ia Umumnya Disyorkan Untuk Mengukur Beberapa Kali Dan Mengambil Nilai Purata;
13. Jika Ujian Selesai, Keluarkan Aksesori Ujian, Matikan Kuasa, Dan Simpan Instrumen dengan Betul;
14. Jika Pengguna Tidak Menguji Sepana Tork, Tetapi Alat Lain, Rujuk Proses Ujian Di Atas. Jika Perlu, Perlawanan Khas Diperlukan;





Model	Julat tork [N.m]	Berat badan [Kg]	Lengan berkesan maksimum[mm]	Dimensi luaran[mm]			Pemandu [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Ketepatan	±1%
Mod paparan	5-paparan LED digit
Bekalan kuasa	AC 220v-240v/50Hz



1. Ketepatan pengukuran: ±1%

2. Julat tetapan nilai penggera: dalam julat penuh

3. Gunakan syarat

(a) Suhu persekitaran: 0-40 darjah

(b) Kelembapan relatif: Kurang daripada atau sama dengan 80%RH

(c) Bekalan kuasa: AC220V±10%, 50Hz
